REXROTH力士樂A10VSO變量柱塞泵壓力流量調整步驟
發布時間:2018-07-23 00:00:00 最后更新:2025-01-21 09:30:40

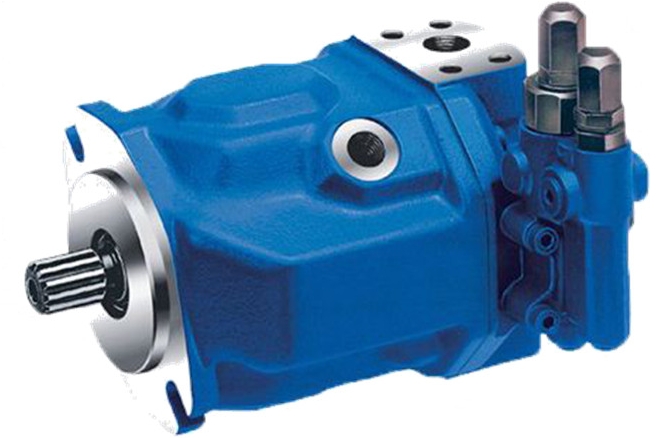

REXROTH力士樂A10VSO變量柱塞泵是一款應用廣泛的液壓泵,其壓力和流量的調整對于設備的正常運行至關重要。以下是詳細的調整步驟:
一、準備階段
在進行壓力和流量調整前,需要確保以下幾點:
關閉電源:確保液壓泵已完全停止運行并斷開電源。
檢查連接:確認所有液壓連接和管路都已正確安裝,沒有泄漏。
準備工具:準備好所需的調整工具,如螺絲刀、壓力表、流量計等。
二、流量調節
連接流量計:將流量計連接到泵的出口,以便監測流量變化。
調整流量控制閥:通過旋轉流量控制閥(FR)上的調節螺釘,將流量調節至所需范圍。一般情況下,F(xiàn)R的設定值在14Bar至22Bar之間。
X口泄壓:將X口連接到油箱進行泄壓,確保流量調節時系統壓力穩定。
三、壓力調節
調整最小流量限制器:首先,將溢流閥的壓力調節螺釘調至最松狀態,并將最小流量限制器(上部的液壓缸調節螺釘)調至最小狀態。
啟動液壓泵:啟動液壓泵,并調節最小流量限制器,使流量計的讀數為Q2。
調節恒壓閥:緩慢旋緊溢流閥的壓力調節螺釘,使壓力表的讀數為80bar。此時,再緩慢旋松流量控制閥調節螺釘,直至流量計的讀數不再變小。
調整較高壓力:繼續緩慢旋緊溢流閥的壓力調節螺釘,將壓力調節至所需的較高壓力值(但不超過柱塞泵的安全壓力280bar)。
四、校驗與調整
校驗壓力值:在調節完成后,再次校驗壓力表的讀數,確保達到所需壓力值。
檢查流量穩定性:觀察流量計的讀數,確保流量穩定,無波動。
調整優化:根據實際需要,對壓力和流量進行微調,以達到最佳運行狀態。
五、注意事項
安全操作:在調整過程中,務必確保操作安全,避免發生意外事故。
準確測量:使用準確的測量工具進行壓力和流量的測量,確保數據的準確性。
記錄數據:記錄每次調整的數據,以便后續分析和參考。
定期檢查:定期對液壓泵進行維護和檢查,確保其正常運行。
通過以上步驟,可以實現對REXROTH力士樂A10VSO變量柱塞泵的壓力和流量的精確調整,從而確保設備的穩定運行和高效工作。
